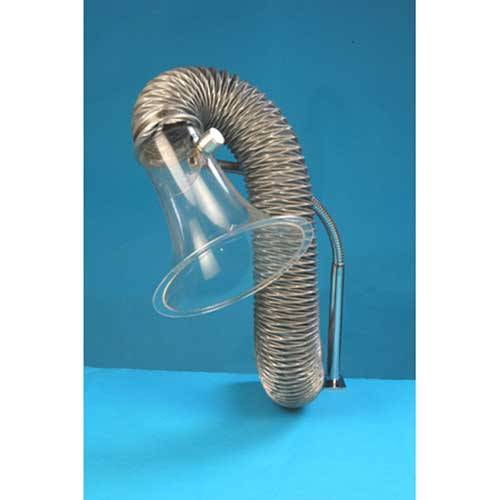

电子焊接吸烟罩,喇叭口吸烟罩
一、产品规格：1、透明喇叭A、直径180mm 可接抽风软管直径63mm （2 寸半）B、直径150mm可接抽风软管直径75mm（3寸）C、直径230mm可接抽风软管直径1···
一、产品规格：
1、透明喇叭
A、直径180mm 可接抽风软管直径63mm （2 寸半）
B、直径150mm可接抽风软管直径75mm（3寸）
C、直径230mm可接抽风软管直径102mm（4寸）
二、透明喇叭
外形尺寸
A型：ф180×180 B型：ф150×150 C型：ф230×230
阻燃级HBV-1，拉伸强度65Mpa，热变形温度137℃，透光率 87 ％
三、开关档位
大、中、小、关四档位
四、吸风管(可选PVC软管)
外形尺寸 A 型：ф60×1500mm
温度范围 -30℃-140℃，**空气流速30m/s，**工作压力2000Pa
五、固定架座
旋转臂ф14×550mm 镀铬，调范围 横向旋转360° 纵向弯曲360°，工作台面厚度10-60mm
材 质： PVC
规格尺寸：1、2.5 〃- 8 〃
2 、管厚：0.30mm
3 、温度：-15℃+80℃
4 、钢丝：1.0--2.5mm
5 、流速：29M/S
特 性：1、以自熄性难燃纯PVC(一层)被覆,内以螺旋钢丝支撑,PVC热压粘接钢丝之上下层,以强化附着粘力及拉力。
2、**耐压300MMWG,标准长度10M 。
3、高伸缩弯曲性,施工容易。

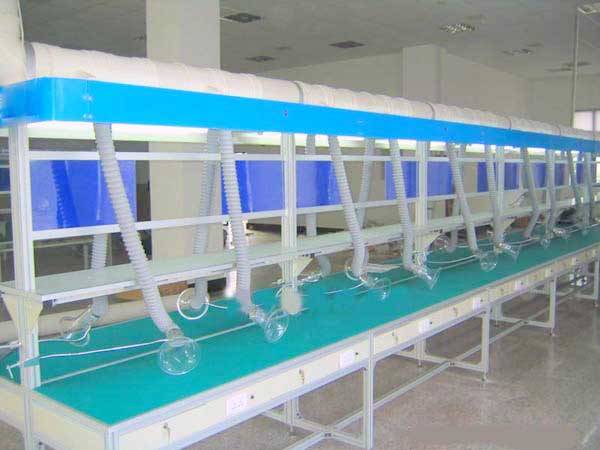

用 途：一般电子厂焊锡抽烟,卫浴室抽排风用.
生产尺寸:
內徑 | 外徑 | 建議操作限度(１bar=1.0204kg) | 重量 | 生產尺寸 | |
超壓 | 真空 | ||||
mm | mm | bar | bar | kg/M | M |
63 | 66 | 0.195 | 0.115 | 0.14 | 10 |
75 | 78 | 0.160 | 0.080 | 0.18 | 10 |
100 | 103 | 0.120 | 0.050 | 0.24 | 10 |
125 | 128 | 0.100 | 0.035 | 0.32 | 10 |
150 | 153 | 0.080 | 0.035 | 0.37 | 10 |
200 | 203 | 0.060 | 0.020 | 0.60 | 10 |
250 | 253 | 0.050 | 0.010 | 0.79 | 10 |
